| LFB系列 板彈簧防振型 不需進行任何調整，實現了均等振動。 特 長 ? 簡單地實現了保持均等的振動 由于最大滑槽重量和最大懸臂長度大，適用范圍廣泛。并且可以不需調整地保持均等的振動。 ? 節能型 與本公司以前的產品相比，實現了1/2以下的節能化。 | |
通過使用變頻控制器，不再需要通過旋鈕調整來調整板彈簧和調整芯間隔。不需進行任何調整就可得到均等的振動，安裝和定位也簡單，飛躍性的實現了使用簡便化。并且由于最大滑槽重量和最大懸臂長度大，大大地擴大了適用范圍。驅動部分的幅寬小，和零件供料機之間幾乎沒有振動干涉，容易與零件供料機進行組合。有3種系列，能滿足各種組合條件，可以按照工件的大小、形狀進行選擇。

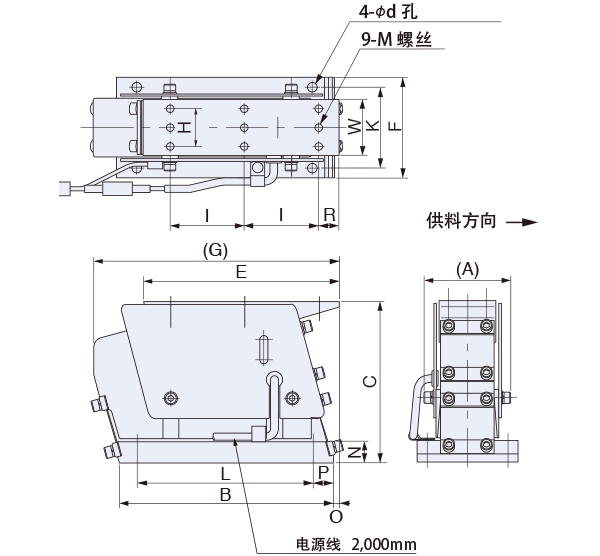

外形尺寸圖
規 格
型 號 | LFB-300 | LFB-400 | LFB-550 | |
額定電壓(V) | 200 | |||
額定電流(A) | 0.04 | 0.08 | 0.15 | |
振動頻率(Hz) | 90?120 | 80?110 | 75?100 | |
驅動部分凈重 | 3.0 | 5.0 | 10.0 | |
板彈簧角度 (度) | 15 | |||
最大振幅 (mm) | 0.6 | 0.65 | 0.75 | |
電源線橫截面積 (mm2) | 0.75×3芯 | |||
適用控制器 | AC 200V | C10-1VF/C10-1VFEF | ||
AC 100V | C10-1VF+C10-TR/C10-1VFEF+C10-TR | |||
尺寸表 單位:mm
型 號 | A | B | C | E | F | G | H | I | K | L | M | N | O | P | R | W | d |
LFB-300 | 57 | 135 | 97 | 124 | 65 | 150 | 24 | 45 | 55 | 110 | 5 | 16 | 3 | 10 | 15 | 38 | 6 |
LFB-400 | 65 | 160 | 120 | 145 | 75 | 180 | 28 | 55 | 60 | 130 | 6 | 16 | 5 | 15 | 15 | 42 | 7 |
LFB-550 | 79 | 230 | 143 | 200 | 90 | 255 | 38 | 75 | 75 | 190 | 6 | 19 | 5 | 20 | 20 | 52 | 9 |
LFB系列 滑槽式樣及基準位置 單位:mm
型 號 | 最大長度 | 最大寬度 | 最小厚度 | 重量范圍 | 基準位置（滑槽全長最大時） | ||||
L1 | L2 | L3 | L4 | L5 | |||||
LFB-300 | 300 | 50 | 6 | 0.4?1.0 | 66 | 110 | 40 | 124 | 3 |
LFB-400 | 400 | 50 | 10 | 0.8?2.0 | 105 | 150 | 70 | 145 | 5 |
LFB-550 | 550 | 65 | 14 | 1.4?3.5 | 140 | 210 | 85 | 200 | 5 |
