型號 | STZ-25 |
額定扭矩 Nm | 250 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 45 |
重量 kg | 4.8 |

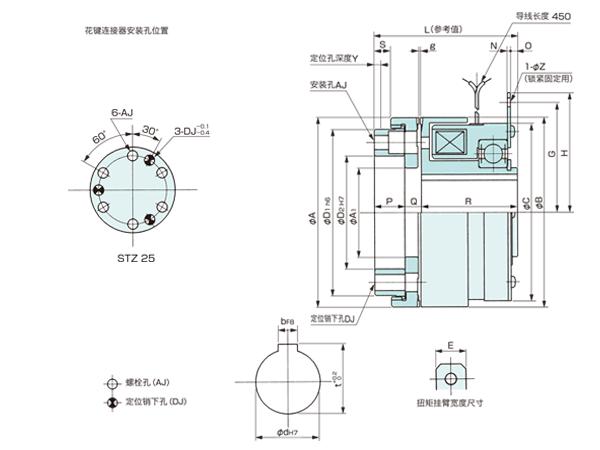

單位：mm
徑向 | 軸向 | 安裝 | |||
A | 117.4 | L | 89.1 | 節圓直徑 | 86.86 |
A1 | 55 | N | 1.8 | AJ | φ8.8孔、φ14 |
B | 117.4 | O | 4.2 | 锪孔深度 10 | |
C | 110 | P | 19 | DJ | 10 |
D1 | 103 | Q | 10.4 | 軸孔 | |
D2 | 70 | R | 59.7 | d | 40 |
E | 16 | S | 10.4 | b | 12 |
H | 74 | Y | 4 | t | 43.5 |
G | 68 | Z | 5.5 | 電源箱 | |
g | 0.4 +0.1 0 | ||||
