型號 | STZ-10 |
額定扭矩 Nm | 100 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 24 |
重量 kg | 2.1 |

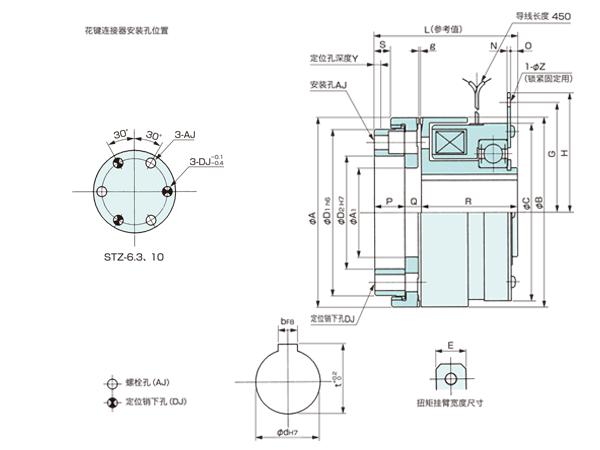

單位：mm
徑向 | 軸向 | 安裝 | |||
A | 85.9 | L | 74 | 節圓直徑 | 62.48 |
A1 | 40 | N | 1.8 | AJ | φ5.5孔、φ9 |
B | 85.9 | O | 3.15 | 锪孔深度 6.5 | |
C | 86 | P | 12.7 | DJ | 6 |
D1 | 73 | Q | 7.8 | 軸孔 | |
D2 | 50 | R | 53.5 | d | 30 |
E | 16 | S | 6.7 | b | 7 |
H | 64 | Y | 3 | t | 33 |
G | 58 | Z | 5.5 | 電源箱 | |
g | 0.3 +0.1 0 | ||||
