型號 | TR-10 |
額定扭矩 Nm | 100 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 26 |
重量 kg | 1.5 |

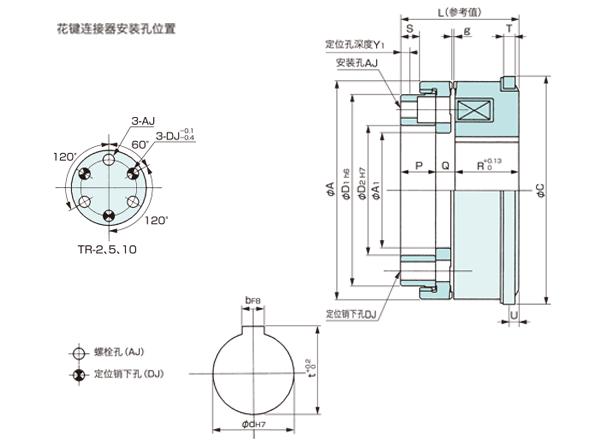

單位：mm
徑向 | 軸向 | 安裝 | ||||
A | 85.9 | L | 45.2 | AJ | 節圓直徑 | 62.48 |
A1 | 44.4 | P | 12.7 | 螺栓孔 | φ5.5孔、 φ9 | |
C | 90.5 | Q | 7.74 | 锪孔深度6.5 | ||
D1 | 73 | R | 24.76 | DJ | 節圓直徑 | 62.48 |
D2 | 50 | S | 6.6 | 定位銷下孔 | 6 | |
電源箱 | T | 6.3 | 軸孔 | |||
U | 5.1 | d | 37 | |||
Y1 | 3 | b | 10 | |||
g | 0.3 +0.2 0 | t | 40.5 | |||
