型號 | TO-20 |
額定扭矩 Nm | 200 |
額定電壓 DC-V | 24 |
功率 W（at75℃） | 50 |
重量 kg | 4.2 |

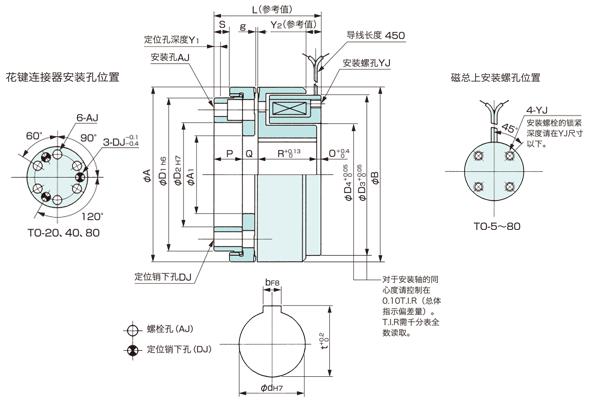

單位：mm
徑向 | 軸向 | 安裝 | ||||
A | 117.4 | L | 71.4 | AJ | 節圓直徑 | 86.86 |
A1 | 55 | O | 2.5 | 螺栓孔 | φ8.8孔、φ14 | |
B | 117.4 | P | 19 | 锪孔深度 10 | ||
D1 | 103 | Q | 10.78 | DJ | 節圓直徑 | 86.86 |
D2 | 70 | R | 39.12 | 定位銷下孔 | 10 | |
D3 | 108.71 | S | 10.4 | YJ | 節圓直徑 | 95.26 |
D4 | 66.85 | Y1 | 5 | 螺孔 | M6×6 | |
電源箱 | Y2 | 9.9 | ||||
g | 0.4 +0.3 0 | |||||
